La calibrazione degli strumenti di misura è una fase cruciale per garantire l’affidabilità delle operazioni industriali. In ambienti come quello energetico e petrolchimico, l’accuratezza delle misurazioni può fare la differenza tra un processo sicuro e un disastro evitabile.

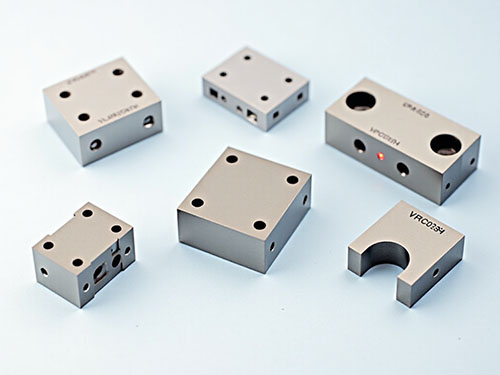

I blocchi di calibrazione giocano un ruolo fondamentale in questo contesto, permettendo di verificare la precisione degli strumenti utilizzati per ispezioni non distruttive (NDT). Questi blocchi, solitamente realizzati in metallo come l’acciaio o l’alluminio, sono progettati per simulare difetti interni o esterni nei materiali e consentono di regolare gli strumenti ad ultrasuoni, spessimetri e altri dispositivi NDT.
La varietà di blocchi disponibili consente di affrontare una vasta gamma di esigenze, dalle ispezioni di strutture industriali fino a test di materiali metallici critici come le saldature. L’industria petrolchimica e manifatturiera dipende fortemente da questi strumenti per evitare costosi fermi impianto e garantire la sicurezza operativa.
Tabella riepilogativa delle applicazioni dei blocchi di calibrazione
| Settore | Applicazione principale | Tipologia di blocco utilizzato | Materiale blocco |
|---|---|---|---|
| Energetico | Taratura di spessimetri per turbine e impianti | Blocchi di calibrazione spessore | Acciaio, Alluminio |
| Petrolchimico | Ispezione di saldature e condutture | Blocchi di calibrazione angolari | Acciaio |
| Manifatturiero | Controllo qualità dei materiali metallici | Blocchi di calibrazione ultrasuoni | Acciaio inox, Titanio |
Tipologie di Blocchi di Calibrazione
Ogni strumento richiede un tipo specifico di blocco di calibrazione, studiato per riprodurre le condizioni reali che lo strumento dovrà affrontare.
Esistono diverse categorie di blocchi, ognuna progettata per uno scopo ben preciso. I blocchi di calibrazione per ultrasuoni sono, ad esempio, tra i più utilizzati nelle industrie ad alto rischio come quella energetica o petrolchimica. Realizzati principalmente in acciaio inossidabile o leghe metalliche ad alta resistenza, vengono impiegati per calibrare strumenti che rilevano difetti nei materiali metallici tramite l’uso di onde ultrasoniche.
I blocchi a gradini sono un altro esempio fondamentale. Questi blocchi presentano una serie di gradini di spessore crescente che permettono agli operatori di testare con precisione la risoluzione e la sensibilità degli strumenti. Spesso utilizzati in set da 4 o 10 gradini, ciascuno con spessori che vanno da pochi millimetri a diversi centimetri, garantiscono una taratura accurata degli strumenti su una vasta gamma di spessori materiali.
Esempio di blocchi di calibrazione a gradini
| Tipo di blocco | Numero di gradini | Spessore (mm) |
|---|---|---|
| Blocco a 4 gradini | 4 | 1 – 8 |
| Blocco a 10 gradini | 10 | 2 – 25 |
Questi strumenti di calibrazione sono indispensabili in ogni fase del processo di produzione e ispezione, garantendo che gli strumenti NDT siano correttamente allineati alle normative ASTM o ASME.
Applicazioni dei Blocchi di Calibrazione nel Settore Energetico
Nel settore energetico, la sicurezza e l’efficienza operativa sono fattori imprescindibili. Impianti come centrali elettriche, turbine eoliche e sistemi idroelettrici richiedono una manutenzione costante e rigorosa, con ispezioni regolari sui materiali metallici utilizzati per assicurarsi che non presentino difetti strutturali. I blocchi di calibrazione giocano un ruolo critico in questo scenario, garantendo la precisione delle misurazioni sugli spessori e sui difetti interni dei materiali.
Le applicazioni principali in questo settore includono l’uso di blocchi di calibrazione per test non distruttivi (NDT) su turbine, serbatoi di accumulo e condutture ad alta pressione. Ad esempio, un blocco di calibrazione spessore può aiutare a misurare con precisione lo spessore dei materiali utilizzati in una turbina eolica, assicurandosi che non vi siano segni di corrosione o di cedimento strutturale. Questi strumenti di calibrazione sono descritti in maggiore dettaglio nella guida sui blocchi di calibrazione nel settore energetico.
Le tolleranze di precisione nei blocchi utilizzati per la taratura degli strumenti nel settore energetico sono fondamentali. Un blocco di calibrazione tipico ha una tolleranza di ±1% sullo spessore nominale, garantendo così che i sensori siano calibrati correttamente. Per quanto riguarda i materiali, i blocchi in acciaio 4340 sono tra i più usati, poiché offrono un’elevata resistenza meccanica e una buona risposta agli ultrasuoni. Questo tipo di acciaio, con un contenuto di carbonio che si aggira attorno allo 0,4%, è perfetto per applicazioni dove è richiesta resistenza a fatica e a carichi dinamici, come evidenziato nell’approfondimento sui materiali dei blocchi di calibrazione.
Tabella delle applicazioni nel settore energetico
| Applicazione | Tipo di blocco utilizzato | Materiale | Precisione richiesta |
|---|---|---|---|
| Misurazione spessori turbine | Blocchi di calibrazione a spessore | Acciaio 4340 | ±1% |
| Ispezione saldature serbatoi | Blocchi di calibrazione angolari | Acciaio inox, Titanio | ±0,5 mm |
| Test non distruttivi su condutture | Blocchi di calibrazione per ultrasuoni | Acciaio inossidabile | ±2% |
Gli operatori del settore energetico, soprattutto nelle centrali nucleari o termoelettriche, utilizzano anche blocchi che rispettano le normative ASTM E317 o ASME V. Questi standard impongono l’uso di blocchi che simulano difetti artificiali, come fori piatti (FBH) e intagli EDM, per garantire che i sistemi NDT possano rilevare con precisione eventuali imperfezioni nel materiale.
Le turbine eoliche, ad esempio, richiedono una calibrazione costante degli strumenti di misurazione dello spessore per prevenire il deterioramento dovuto alle forze meccaniche e alla corrosione. I blocchi di calibrazione, in questo contesto, aiutano a mantenere la piena funzionalità delle pale, evitando il rischio di rotture o malfunzionamenti.
Ad oggi, il settore energetico continua a investire fortemente nei blocchi di calibrazione personalizzati, studiati per rispondere a esigenze specifiche legate ai materiali innovativi utilizzati nelle nuove tecnologie di produzione energetica.
Applicazioni nel Settore Petrolchimico
Il settore petrolchimico rappresenta uno degli ambiti più critici per l’uso dei blocchi di calibrazione. Condutture, serbatoi e sistemi complessi di raffinazione richiedono ispezioni regolari per garantire l’assenza di difetti strutturali che potrebbero causare guasti e incidenti disastrosi.
Gli strumenti di controllo non distruttivo (NDT) utilizzati per ispezionare le saldature e i giunti metallici devono essere calibrati con precisione per rilevare ogni potenziale difetto. I blocchi di calibrazione per ultrasuoni, in questo contesto, vengono utilizzati per simulare i difetti che potrebbero presentarsi nelle strutture metalliche, come crepe o inclusioni. La capacità di questi blocchi di simulare situazioni reali è fondamentale per garantire che gli strumenti NDT possano rilevare difetti invisibili a occhio nudo, ma che potrebbero causare gravi problemi di integrità strutturale.
Le applicazioni principali nel settore petrolchimico riguardano la calibrazione degli strumenti per l’ispezione di condutture ad alta pressione, saldature critiche e serbatoi di stoccaggio di grandi dimensioni. In questo ambito, i blocchi di calibrazione devono rispettare standard stringenti come l’ASTM E164 e l’ASME V, che stabiliscono le linee guida per la verifica di angoli, spessori e difetti simulati tramite fori piatti (FBH) e intagli EDM.
Tipi di difetti simulati nei blocchi di calibrazione nel settore petrolchimico
| Difetto simulato | Tipo di blocco utilizzato | Materiale blocco |
|---|---|---|
| Crepe interne | Blocchi di calibrazione ultrasuoni | Acciaio inox |
| Difetti superficiali da saldatura | Blocchi con intagli EDM | Acciaio 4340 |
| Corrosione interna delle condutture | Blocchi con fori piatti (FBH) | Acciaio al carbonio |
I blocchi di calibrazione utilizzati nel settore petrolchimico devono essere in grado di simulare con precisione sia difetti interni che difetti superficiali nelle strutture metalliche. I difetti interni, come le crepe, sono particolarmente pericolosi nelle condutture ad alta pressione, poiché possono espandersi rapidamente e portare a cedimenti improvvisi. I blocchi con fori piatti o intagli vengono utilizzati per calibrare gli strumenti ad ultrasuoni in modo che siano in grado di rilevare anche le crepe più piccole.
Un’altra applicazione fondamentale dei blocchi di calibrazione nel settore petrolchimico è il controllo della qualità delle saldature. Le saldature rappresentano punti critici nelle strutture metalliche, e anche un piccolo difetto può compromettere l’integrità dell’intero sistema. I blocchi con intagli EDM, che simulano difetti come porosità o mancanza di fusione, permettono di calibrare gli strumenti in modo che possano identificare queste problematiche in tempo reale.
L’industria petrolchimica, inoltre, richiede blocchi di calibrazione personalizzati, specialmente per ispezionare condutture con forme particolari o materiali più difficili da testare. Questi blocchi, realizzati su misura, assicurano che ogni sistema sia calibrato con precisione in base alle caratteristiche specifiche della struttura che si sta ispezionando.
Importanza della Calibrazione per la Manutenzione Predittiva
La manutenzione predittiva è diventata una strategia essenziale per molte industrie, soprattutto nei settori dove i processi non possono essere interrotti o dove un guasto imprevisto potrebbe avere conseguenze devastanti. Attraverso l’uso di strumenti NDT calibrati con precisione, le aziende possono monitorare lo stato di salute delle proprie infrastrutture e macchinari, prevenendo guasti prima che questi si verifichino. Questo approccio non solo aumenta la sicurezza delle operazioni, ma consente anche di risparmiare sui costi legati alle riparazioni e ai fermi macchina.
L’utilizzo di blocchi di calibrazione gioca un ruolo cruciale in questo processo, poiché garantisce che gli strumenti utilizzati per monitorare le strutture metalliche siano perfettamente tarati. Per esempio, nei sistemi industriali, la corrosione o il deterioramento delle saldature possono essere rilevati con grande anticipo tramite strumenti NDT. Tuttavia, la precisione di tali strumenti dipende interamente dalla loro calibrazione. Blocchi di calibrazione a gradini e blocchi con fori piatti (FBH) vengono utilizzati per verificare la sensibilità degli strumenti, garantendo che possano individuare anche i difetti più sottili prima che diventino problematici.
Applicazioni pratiche della manutenzione predittiva
Un tipico esempio di manutenzione predittiva si ha nel monitoraggio delle condutture ad alta pressione utilizzate per il trasporto di gas o fluidi. Queste condutture sono soggette a stress costante e, se non monitorate adeguatamente, possono sviluppare microfessure che col tempo si espandono. Tramite strumenti NDT calibrati con blocchi a gradini, gli operatori possono rilevare variazioni anche minime nello spessore delle pareti delle condutture, indicando l’inizio di un processo di corrosione.
Un altro esempio riguarda la manutenzione dei serbatoi di stoccaggio. Con l’aiuto di blocchi di calibrazione per ultrasuoni, gli operatori possono controllare lo stato delle saldature, rilevando eventuali problemi di qualità che potrebbero portare a perdite o, nei casi peggiori, a esplosioni. Il vantaggio di calibrare questi strumenti con blocchi certificati è che si può misurare con precisione sia l’ampiezza del segnale generato da difetti artificiali che la distanza percorsa nel materiale, assicurando così una lettura accurata delle condizioni reali.
Tabella dei vantaggi della calibrazione per la manutenzione predittiva
| Vantaggio | Descrizione | Esempio pratico |
|---|---|---|
| Aumento della sicurezza | Prevenzione dei guasti prima che possano causare danni | Rilevamento precoce di crepe nelle condutture |
| Riduzione dei costi di riparazione | Evita costose riparazioni d’emergenza grazie alla manutenzione programmata | Riparazione preventiva delle saldature nei serbatoi |
| Maggiore durata delle strutture | Identificazione e risoluzione di difetti minori prima che si aggravino | Controllo delle turbine eoliche per usura e corrosione |
| Riduzione dei fermi impianto | Minimizza i tempi di inattività non programmati, aumentando l’efficienza produttiva | Monitoraggio continuo dello spessore delle pareti dei reattori |
Questa strategia è particolarmente utile per le industrie che operano 24 ore su 24, come quelle energetiche, chimiche e manifatturiere. Infatti, gli strumenti NDT calibrati correttamente non solo identificano problemi strutturali nascosti, ma lo fanno con una precisione certificata, permettendo così interventi mirati che allungano la vita utile delle strutture senza compromettere la loro efficienza.
Nel contesto della manutenzione predittiva, è cruciale utilizzare blocchi di calibrazione che rispettino le normative vigenti, come l’ASTM E317 o l’ASME V. Questi blocchi permettono di simulare difetti standardizzati, come crepe o intagli, garantendo che gli strumenti siano in grado di rilevare anche le anomalie più piccole.
Innovazioni nei Blocchi di Calibrazione
Negli ultimi anni, l’industria dei blocchi di calibrazione ha visto diverse innovazioni significative, soprattutto grazie ai progressi tecnologici nei materiali e nei processi di produzione. La crescente domanda di ispezioni sempre più precise e rapide ha portato allo sviluppo di nuovi blocchi e metodologie che aumentano l’efficienza e l’affidabilità delle ispezioni non distruttive (NDT).
Una delle principali innovazioni riguarda l’uso di tecnologie avanzate di lavorazione come l’elettroerosione a filo (EDM). Questo processo permette di creare blocchi di calibrazione con difetti artificiali estremamente precisi, come intagli e fori piatti (FBH). I blocchi creati con EDM possono simulare difetti complessi, che sono essenziali per calibrare strumenti ad ultrasuoni e rilevare difetti nei materiali metallici. L’uso di intagli EDM è ormai uno standard per la creazione di blocchi di calibrazione di alta precisione.
Oltre alla tecnologia EDM, ci sono stati importanti sviluppi nella personalizzazione dei blocchi di calibrazione. Gli operatori ora richiedono blocchi su misura, realizzati in materiali specifici e con geometrie uniche per soddisfare le esigenze di test particolari. Ad esempio, nel settore aerospaziale e nucleare, sono stati sviluppati blocchi realizzati in leghe di titanio o acciai speciali che simulano condizioni operative estreme. Questo tipo di personalizzazione permette alle aziende di calibrare gli strumenti con maggiore accuratezza, riducendo gli errori e aumentando la sicurezza.
Materiali innovativi per blocchi di calibrazione
L’introduzione di nuovi materiali ha avuto un grande impatto sulle performance dei blocchi di calibrazione. Oltre all’acciaio inox e all’alluminio, oggi sono disponibili blocchi realizzati in leghe ad alta resistenza come il titanio e acciai speciali come il 4340. Questi materiali offrono una migliore resistenza meccanica e una maggiore durabilità rispetto alle leghe tradizionali, rendendoli ideali per l’utilizzo in ambienti critici come quelli delle ispezioni su turbine eoliche o condutture sottomarine.
Un’altra innovazione riguarda l’uso di coating speciali per migliorare la resistenza alla corrosione dei blocchi. Questo è particolarmente importante nelle industrie che operano in ambienti altamente corrosivi, come quella petrolchimica o marittima. Utilizzare blocchi che resistono alla corrosione permette di eseguire ispezioni più accurate su strutture soggette a deterioramento accelerato.
Tabella delle innovazioni nei blocchi di calibrazione
| Innovazione | Descrizione | Vantaggio |
|---|---|---|
| Elettroerosione a filo (EDM) | Creazione precisa di intagli e fori piatti per simulare difetti | Maggiore precisione nelle ispezioni |
| Blocchi personalizzati | Realizzazione su misura di blocchi in base a geometrie o materiali specifici | Maggiore accuratezza nelle calibrazioni |
| Materiali innovativi (es. Titanio) | Introduzione di materiali ad alta resistenza per migliorare la durabilità | Resistenza a condizioni estreme |
| Coating anticorrosione | Rivestimenti speciali per aumentare la resistenza in ambienti corrosivi | Aumento della vita utile del blocco |
Questi progressi non solo migliorano la precisione delle ispezioni, ma permettono anche di ridurre i tempi di fermo impianto, migliorando l’efficienza operativa. Inoltre, l’uso di software avanzati di simulazione permette oggi di ottimizzare la progettazione dei blocchi, riducendo la necessità di numerose prove fisiche durante lo sviluppo e abbattendo i costi.
Con l’evoluzione della tecnologia, ci si aspetta che queste innovazioni continuino ad espandersi, offrendo nuove opportunità per migliorare le ispezioni e la manutenzione predittiva nei settori industriali.
Normative Internazionali e Standard di Calibrazione
Le normative internazionali sono essenziali per garantire che i blocchi di calibrazione utilizzati nei test non distruttivi (NDT) rispettino i più alti standard di sicurezza e precisione. In settori come quello energetico e petrolchimico, dove le ispezioni coinvolgono strutture critiche, è fondamentale che le misurazioni siano accurate e ripetibili. Per questo motivo, organizzazioni come l’ASTM (American Society for Testing and Materials) e l’ASME (American Society of Mechanical Engineers) hanno sviluppato normative specifiche che regolano l’uso e la costruzione dei blocchi di calibrazione.
Due delle normative più rilevanti in questo ambito sono l’ASTM E317 e l’ASME Sezione V. Questi standard forniscono linee guida precise su come devono essere progettati e utilizzati i blocchi di calibrazione per garantire che gli strumenti NDT funzionino correttamente.
ASTM E317: Standard per Blocchi di Calibrazione per Ultrasuoni
La norma ASTM E317 riguarda i blocchi di calibrazione utilizzati per strumenti ad ultrasuoni, impiegati per ispezioni di materiali metallici in settori come l’aerospaziale, il nucleare e il petrolchimico. Questa normativa stabilisce le dimensioni e le caratteristiche dei fori piatti (FBH) e degli intagli presenti nei blocchi, che simulano difetti nei materiali. Ad esempio, i blocchi conformi all’ASTM E317 devono avere fori piatti di vari diametri per testare la capacità degli strumenti di rilevare difetti a diverse profondità nel materiale.
Specifiche tecniche ASTM E317:
| Caratteristica | Parametro | Tolleranza |
|---|---|---|
| Dimensione fori FBH | 1 mm a 5 mm | ±0,05 mm |
| Profondità fori FBH | 10 mm a 50 mm | ±1% |
| Materiale blocco | Acciaio, Alluminio | Standard ASTM E317 |
Questi blocchi sono particolarmente utilizzati nelle ispezioni su materiali metallici critici come le saldature o le strutture in acciaio sottoposte a pressioni elevate. Grazie alla precisione dei fori piatti, gli strumenti calibrati con blocchi ASTM E317 possono rilevare crepe, inclusioni e altri difetti nei materiali metallici.
ASME Sezione V: Norme per i Test Non Distruttivi
L’ASME Sezione V si concentra sulle metodologie di test non distruttivi, inclusa la calibrazione con blocchi per ultrasuoni. Questo standard è ampiamente utilizzato nelle ispezioni di saldature e componenti strutturali, come le tubazioni e i serbatoi. I blocchi conformi all’ASME Sezione V devono includere intagli EDM e fori laterali che simulano difetti nelle saldature, permettendo di verificare la capacità degli strumenti di rilevare difetti in profondità o in angoli difficili.
Specifiche tecniche ASME Sezione V:
| Caratteristica | Parametro | Tolleranza |
|---|---|---|
| Intagli EDM | Profondità da 1 a 5 mm | ±0,05 mm |
| Fori laterali | Diametro da 1 a 3 mm | ±0,01 mm |
| Materiale blocco | Acciaio inox, Titanio | Standard ASME V |
L’importanza di questa normativa è evidente soprattutto in settori come quello nucleare e petrolchimico, dove la sicurezza è prioritaria. Le ispezioni sulle saldature critiche delle condutture o dei serbatoi richiedono strumenti tarati con la massima precisione, e blocchi che rispettano le normative ASME garantiscono che anche i difetti più piccoli siano rilevati correttamente.
Tabella comparativa delle normative ASTM E317 e ASME V
| Normativa | Applicazione principale | Tipologia di difetti simulati | Materiali |
|---|---|---|---|
| ASTM E317 | Ispezione di materiali metallici tramite ultrasuoni | Fori piatti (FBH) | Acciaio, Alluminio |
| ASME Sezione V | Ispezione di saldature e giunti critici | Intagli EDM, fori laterali | Acciaio inox, Titanio |
Questi standard internazionali non solo garantiscono la precisione delle ispezioni, ma stabiliscono anche una base comune per confrontare i risultati tra diversi operatori e strumenti, riducendo al minimo le discrepanze e migliorando la sicurezza in operazioni industriali critiche.
